網(wǎng)址：m.8355883.com
地址：滑縣八里營(yíng)鄉(xiāng)康莊村
玻璃纖維拉擠模具的鋼材選擇：性能優(yōu)化與行業(yè)趨勢(shì)
發(fā)布：kbsfhcl瀏覽：941次

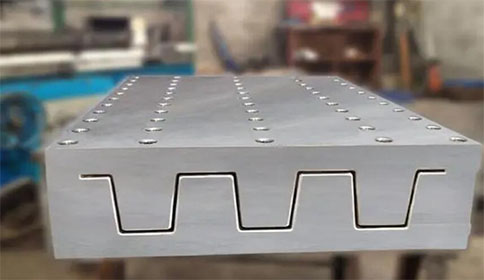

玻璃纖維拉擠工藝是一種高效生產(chǎn)連續(xù)型復(fù)合材料型材的技術(shù)，其核心裝備——?拉擠模具?的性能直接決定了產(chǎn)品質(zhì)量和生產(chǎn)效率。作為承載高溫樹(shù)脂固化反應(yīng)并持續(xù)承受高機(jī)械應(yīng)力的關(guān)鍵部件，模具鋼材的選擇直接影響模具壽命、表面光潔度及維護(hù)成本。近年來(lái)，隨著復(fù)合材料行業(yè)對(duì)高精度、低成本生產(chǎn)的追求，?拉擠模具?的鋼材選型逐漸成為行業(yè)技術(shù)革新的焦點(diǎn)。
?拉擠模具的工況需求與鋼材性能匹配?
玻璃纖維拉擠模具需在180-200℃高溫環(huán)境下長(zhǎng)期工作，同時(shí)承受樹(shù)脂固化產(chǎn)生的化學(xué)腐蝕、玻璃纖維的摩擦磨損以及反復(fù)的熱脹冷縮應(yīng)力。傳統(tǒng)模具鋼（如H13熱作模具鋼）憑借良好的熱強(qiáng)度和韌性被廣泛應(yīng)用，但其耐磨性和抗粘附性不足，易導(dǎo)致模具內(nèi)壁積膠或劃痕。近年來(lái)，新型改良鋼材如?DIEVAR?（瑞典一勝百專(zhuān)利鋼）和?QRO90?通過(guò)優(yōu)化鉻、鉬、釩等合金元素比例，顯著提升了抗熱疲勞性和耐腐蝕能力，尤其適合高頻率、大批量生產(chǎn)的?拉擠模具?。
?特種鋼材的創(chuàng)新應(yīng)用?
針對(duì)超長(zhǎng)尺寸或復(fù)雜截面的拉擠模具，粉末冶金鋼（如ASP-23）憑借均勻的微觀(guān)組織和超高硬度（HRC 60-62）嶄露頭角。其碳化物分布均勻的特性可減少模具表面龜裂風(fēng)險(xiǎn)，延長(zhǎng)使用壽命30%以上。此外，部分企業(yè)開(kāi)始嘗試雙金屬?gòu)?fù)合結(jié)構(gòu)：模具內(nèi)腔采用高耐磨的硬質(zhì)合金（如鎢鈷類(lèi)），外層基體使用高韌性結(jié)構(gòu)鋼，通過(guò)激光熔覆技術(shù)實(shí)現(xiàn)性能互補(bǔ)。此類(lèi)創(chuàng)新在風(fēng)電葉片拉擠模具中已取得突破，單套模具產(chǎn)能提升至5000噸以上。
?熱處理與表面處理技術(shù)協(xié)同優(yōu)化?
鋼材的潛力需通過(guò)熱處理工藝充分釋放。真空淬火+多次回火可使模具鋼獲得更穩(wěn)定的馬氏體組織，而深冷處理（-196℃液氮環(huán)境）能進(jìn)一步消除殘余奧氏體，提升尺寸穩(wěn)定性。在表面處理領(lǐng)域，物理氣相沉積（PVD）鍍鈦技術(shù)可將模具表面硬度提升至HV2500以上，摩擦系數(shù)降低至0.15，有效解決樹(shù)脂粘模問(wèn)題。某頭部企業(yè)數(shù)據(jù)顯示，經(jīng)復(fù)合處理的?拉擠模具?維護(hù)周期從200小時(shí)延長(zhǎng)至800小時(shí)，綜合成本下降40%。
在玻璃纖維拉擠技術(shù)向高速化、大型化發(fā)展的背景下，模具鋼材的選擇已從單一性能追求轉(zhuǎn)向多維度協(xié)同創(chuàng)新。通過(guò)匹配特種合金、復(fù)合結(jié)構(gòu)設(shè)計(jì)與先進(jìn)處理工藝，現(xiàn)代?拉擠模具?正在突破傳統(tǒng)壽命瓶頸。未來(lái)，隨著材料數(shù)據(jù)庫(kù)與數(shù)字孿生技術(shù)的融合，鋼材選型將實(shí)現(xiàn)更精準(zhǔn)的工況模擬，而環(huán)保型氮化替代工藝的普及或?qū)⒊蔀橄乱浑A段技術(shù)迭代的重點(diǎn)方向。對(duì)于生產(chǎn)企業(yè)而言，建立從選材到維護(hù)的全生命周期管理模型，是最大化模具價(jià)值的關(guān)鍵路徑。
